タップ加工

吊りボルト用 側面タップ加工

対応可能品種

●アルミ切板
●ステンレス切板
●伸銅品切板
●フライス加工品(アルミ板、ステンレス板、伸銅品板)

タップ加工穴標準寸法(mm)

呼び径 タップ 下穴 アイボルト
ピッチ 深さ 深さ 首下
M8 1.25 18.0 6.8 20.0 15
M10 1.50 20.0 8.5 22.0 17
M12 1.75 23.0 10.3 25.0 20
M14 2.00 26.0 12.0 28.0 23
M16 2.00 30.0 14.0 32.0 27
M24 3.00 41.0 21.0 49.0 38

* M24の加工については、アルミのみとなります。

* 上記寸法以外の加工については、お問合わせください。

加工限界

穴間および穴と端面の距離(肉厚)は、5mm以上必要です。

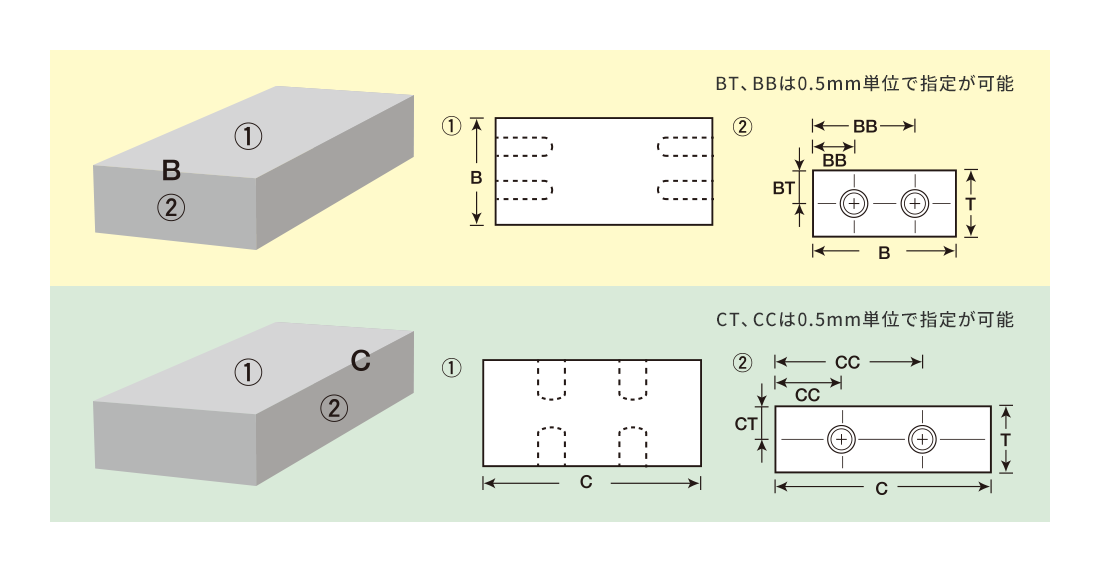

タップ加工位置

●材料寸法:最大2400 × 3000(元板サイズの範囲内)
●切断品でもフライス品でも加工可能
●アルミでもステンレスでも伸銅品でも加工可能

納期の目安

品種 加工仕様 納期
アルミ切板 四角切断+ タップ加工 中1日
ステンレス切板 バンドソー四角切断+ タップ加工 中1日
伸銅品切板 四角切断+ タップ加工 中1日
アルミ板 4 面、6 面フライス加工品+ タップ加工 中1日
ステンレス板 4 面、6 面フライス加工品+ タップ加工 中1日〜 3日
伸銅品板 4 面、6 面フライス加工品+ タップ加工 中1日

* 但し、数物の場合、上記より若干納期を頂く場合があります。
