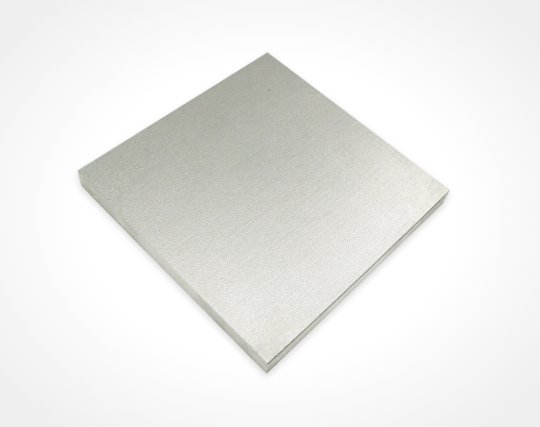

SUS304(焼鈍板含む)

オーステナイト系ステンレス鋼板。18Cr-8Niの代表的なステンレス鋼です。炭素量が少なく、耐食性、溶接性に優れます。主に食品機械、産業用機器含め幅広い用途の機械加工部品として使用されます。また焼鈍材として、870℃にて熱処理を実施した材料を在庫としております。熱処理により大幅に切削性を向上させた材料となります。

在庫一覧

板厚(mm) 4 5 6 8 9 10 12 14 15 16 18 19 20
304 SUS304HP-NO1
304 焼鈍
板厚(mm) 22 25 28 30 32 35 38 40 45 50 55 60 65
304 SUS304HP-NO1
304 焼鈍

↑ページのトップへ戻る

板厚寸法公差(mm)

◆ SUS304 板 および SUS304 焼鈍板 板厚寸法公差  *基本公差は【表@】になります。但し、入手母材により【表A】になる場合がございます。

【表@】

板厚 5 6 8〜9 10〜15
公差 ± 0.6 ± 0.7 ± 0.65 ± 1.2
板厚 16〜38 40〜60 65
公差 ± 1.3 ± 1.4 ± 1.5

【表A】

板厚 5 6 8 〜 15
公差 -0.25〜+1.55 -0.25〜+1.75 -0.25〜+2.15
板厚 16 〜 38 40 〜 60 65
公差 -0.25〜+2.35 -0.25〜+2.55 -0.25〜+2.75

↑ページのトップへ戻る

切断可能範囲・切断寸法公差(mm)

納期の目安【翌日】
※焼鈍・在庫範囲外【+2日から】

切断内容 母材サイズ 切断可能範囲 切断寸法公差
四角切断 1,030 × 2,000
1,030 × 1,524
1,219 × 2,438
長さ
10 以上〜15 未満 550 まで -0 〜+2
15 以上〜1000 未満 1200 まで
2400 まで -0 〜+3
1000 以上〜1200 まで 2400 まで
304 焼鈍材
505 × 1,219
10 以上〜15 未満 550 まで -0 〜+2
15 以上〜510 未満 1200 まで

* 上記範囲内でも板厚によっては切断出来ない場合があります。

↑ページのトップへ戻る

切断+ 焼鈍

残留応力を除去し、製品の高精度化、短納期化に貢献します。

【対応可能材質】
SUS303-NO1(板) ・SUS304-NO1(板)*在庫外の品種については、お問い合わせください。

【熱処理可能サイズ】
MAX 2000W × 3500L ・焼鈍後のフライス加工も可能です。(加工範囲は次頁を参照)

【熱処理方法】
870℃で熱処理後、空冷。 ・熱処理温度の指定も可能です。

↑ページのトップへ戻る

4面フライス加工範囲(mm)

納期の目安【中1日】
※焼鈍・在庫範囲外【+2日から】

板厚(T) 仕上幅(W) 仕上長さ(L)
5 5.00 〜 7.99 5.00 〜 150.00
8.00 〜 9.99 8.00 〜 550.00
10.00 〜 1500.00 10.00 〜 1550.00
6, 8, 9, 10 6.00 〜 9.99 6.00 〜 550.00
10.00 〜 1500.00 10.00 〜 1550.00
12, 14, 15, 16, 18, 19, 20 10.00 〜 1500.00 10.00 〜 1550.00
22, 25, 28, 30 15.00 〜 1500.00 15.00 〜 1550.00
32, 35, 38, 40, 45, 50 25.00 〜 1500.00 25.00 〜 1550.00
55, 60, 65 40.00 〜 1500.00 40.00 〜 1550.00

↑ページのトップへ戻る

6面フライス加工範囲(mm)

納期の目安【中1日】
※焼鈍・在庫範囲外【+2日から】

板厚(T) 仕上幅(W) 仕上長さ(L)
2.00 〜 2.99 5.00 〜 50.00 5.00 〜 150.00
3.00 〜 3.99 5.00 〜 7.99 5.00 〜 150.00
8.00 〜 150.00 8.00 〜 650.00
4.00 〜 4.99 5.00 〜 7.99 5.00 〜 150.00
8.00 〜 150.00 8.00 〜 800.00
150.01 〜 200.00 150.01 〜 200.00
5.00 〜 5.99 5.00 〜 7.99 5.00 〜 300.00
8.00 〜 150.00 8.00 〜 800.00
150.01 〜 250.00 150.01 〜 250.00
6.00 〜 7.99 6.00 〜 7.99 6.00 〜 500.00
8.00 〜 350.00 8.00 〜 800.00
8.00 〜 9.99 8.00 〜 49.99 8.00 〜 800.00
50.00 〜 500.00 50.00 〜 1000.00
10.00 〜 14.99 10.00 〜 49.99 10.00 〜 800.00
50.00 〜 1000.00 50.00 〜 1200.00
15.00 〜 19.99 15.00 〜 49.99 15.00 〜 1000.00
50.00 〜 1000.00 50.00 〜 1550.00
20.00 〜 29.99 20.00 〜 49.99 20.00 〜 1000.00
50.00 〜 1000.00 50.00 〜 1550.00
30.00 〜 49.99 30.00 〜 49.99 30.00 〜 1000.00
50.00 〜 1000.00 50.00 〜 1550.00
50.00 〜 61.00
(サイズにより 64.5まで対応)
50.00 〜 1000.00 50.00 〜 1550.00
