ブランク加工

アルミ凹型加工

ブランク加工部寸法公差(C〜E)(mm)

寸法 〜 6 〜 100 〜 500 〜 1000 1000 超
N(普通級) ± 0.1 ± 0.2 ± 0.3 ± 0.4 ± 0.5
S(精級) ± 0.05 ± 0.05 ± 0.1 ± 0.2 ± 0.3

ご注文時、特に指示のない場合は、N 級にて加工いたします。

加工可能寸法(mm)

区分 加工寸法 A面に対する加工面の
L(T) A B C D E R 平行度 直角度
プレート
タイプ
5〜 30 200〜
1400
100〜
650
30 以上 5〜(B-30) 10.2〜
(A - 60)
5 以上 0.05/
100o
0.1/
100o
30.01〜
40
10〜(B-30) 20.2〜
(A - 60)
10 以上
40.01〜
80
50 以上 15〜(B-50) 30.2〜
(A-100)
15 以上
ブロック
タイプ
10〜
1400
30〜
300
20〜
150
5 以上 1〜 30 *且つ、下記の条件
(B- 5) 以下
(C×5) 以下
(A-C-E)×5 以下
10.2〜
(A -10)
1 以下 0.05/
100o
0.1/
100o
30.01〜40 20.2〜
(A -10)
40.01〜 80 30.2〜
(A -10)

↑ページのトップへ戻る

アルミ凸型加工

ブランク加工部寸法公差(C〜F)(mm)

寸法 〜 6 〜 100 〜 500 〜 1000 1000 超
N(普通級) ± 0.1 ± 0.2 ± 0.3 ± 0.4 ± 0.5
S(精級) ± 0.05 ± 0.05 ± 0.1 ± 0.2 ± 0.3

ご注文時、特に指示のない場合は、N 級にて加工いたします。

加工可能寸法(mm)

区分 加工寸法 A面に対する加工面の
L(T) A B C D・F E R 平行度 直角度
プレート
タイプ
5〜 30 200〜
1400
100〜
650
30 以上 30〜(B-5) 5〜
(A - 35)
5 以上 0.05/
100o
0.1/
100o
30.01〜
40
30〜(B-10) 10〜
(A - 40)
10 以上
40.01〜
80
50 以上 50〜(B-15) 15〜
(A - 65)
15 以上
ブロック
タイプ
10〜
1400
30〜
300
20〜
150
5 以上 5〜
(B -1)
*且つ、下記の条件
(B- 80)以上
B(-5×C)以上
1〜
(A-6)
1 以下 0.05/
100o
0.1/
100o

↑ページのトップへ戻る

アルミL型加工

ブランク加工部寸法公差(C・D)(mm)

寸法 〜 6 〜 100 〜 500 〜 1000 1000 超
N(普通級) ± 0.1 ± 0.2 ± 0.3 ± 0.4 ± 0.5
S(精級) ± 0.05 ± 0.05 ± 0.1 ± 0.2 ± 0.3

ご注文時、特に指示のない場合は、N 級にて加工いたします。

加工可能寸法(mm)

区分 加工寸法 A面に対する加工面の
L(T) A B C D R 平行度 直角度
プレート
タイプ
5〜 30 200〜
1400
100〜
650
30〜
(A - 5)
30〜(B-5) 5 以上 0.05/
100o
0.1/
100o
30.01〜
40
30〜
(A -10)
30〜(B-10) 10 以上
40.01〜
80
50〜
(A -15)
50〜(B-15) 15 以上
ブロック
タイプ
10〜
1400
30〜
300
20〜
150
5〜
(A-1)
5〜
(B -1)
*且つ、下記の条件
( B-80)以上
B(- 5×C)以上
1 以下 0.05/
100o
0.1/
100o

↑ページのトップへ戻る

アルミチルト型加工

ブランク加工部寸法公差(C・Dプレートタイプ)(mm)

寸法 〜 6 〜 100 〜 500 〜 1000 1000 超
N(普通級) ± 0.1 ± 0.2 ± 0.3 ± 0.4 ± 0.5
S(精級) ± 0.05 ± 0.05 ± 0.1 ± 0.2 ± 0.3

ご注文時、特に指示のない場合は、N 級にて加工いたします。ブロックタイプの場合、Q= ± 0.3°の公差となります。

加工可能寸法(mm)

区分 加工寸法
L(T) A B C D Q
プレートタイプ 5 〜 80 200 〜 1400 100 〜 650 1 以上 1 以上 1°〜 89°
ブロック タイプ 10 〜 50 30 〜 250 20 〜 99.99 5 以上 5 以上 1°〜 89°
50.01 〜 200 L /2 〜 250 20 〜 125

↑ページのトップへ戻る

アルミ中抜四角型加工

ブランク加工部寸法公差(C〜F)(mm)

寸法 〜 6 〜 100 〜 500 〜 1000 1000 超
N(普通級) ± 0.1 ± 0.2 ± 0.3 ± 0.4 ± 0.5
S(精級) ± 0.05 ± 0.05 ± 0.1 ± 0.2 ± 0.3

ご注文時、特に指示のない場合は、N 級にて加工いたします。

加工可能寸法(mm)

区分 加工可能寸法
T A B C・D E・F Ra 〜 Rd
プレートタイプ 5 〜 30 50 〜 1400 50 〜 650 20 以上 20 以上 5 以上
30.01 〜 40 30 以上 10 以上
40.01 〜 80 40 以上 15 以上

* 中抜き部分と端面の最小距離は 20o です。

↑ページのトップへ戻る

アルミ中抜丸型加工

ブランク加工部寸法公差(C〜F)(mm)

寸法 〜 6 〜 100 〜 500 〜 1000 1000 超
N(普通級) ± 0.1 ± 0.2 ± 0.3 ± 0.4 ± 0.5
S(精級) ± 0.05 ± 0.05 ± 0.1 ± 0.2 ± 0.3

ご注文時、特に指示のない場合は、N 級にて加工いたします。

加工可能寸法(mm)

区分 加工可能寸法
T A B C E・F
プレートタイプ 5 〜 30 50 〜 1400 50 〜 650 20 以上 20 以上
30.01 〜 40 30 以上 25 以上
40.01 〜 80 40 以上 30 以上

* 中抜き部分と端面の最小距離は 20o です。

↑ページのトップへ戻る

アルミサークル加工・リング加工

ブランク加工部寸法公差(A〜C)(mm)

寸法 〜100 〜450
N(普通級) ± 0.2 ± 0.3

加工可能寸法(mm)

区分 加工可能寸法
T A B C
サークル 5 〜 50 160 〜 450
リング 5 〜 50 160 〜 450 30 〜(A - 60) 30 以上

* 材質・板厚によっては板厚面をフライス加工させて頂く場合があります。詳しくはお問い合わせください。

↑ページのトップへ戻る

アルミコーナー加工

加工可能寸法(mm)

区分 加工可能寸法
T A B Ra 〜 Rd Ca1・Ca2 〜 Cd1・Cd2
コーナーR 5 〜 80 200 〜 1400 100 〜 650 1 以上
コーナーカット 5 〜 80 200 〜 1400 100 〜 650 1 以上

* コーナーR については直線部とR 曲線部の交点に段差残りあり。

↑ページのトップへ戻る

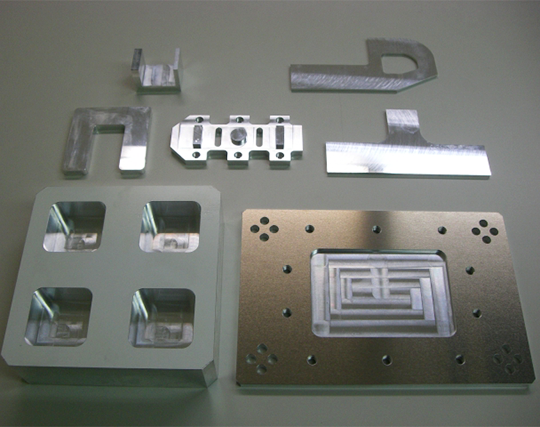

複合加工

加工例

加工可能寸法(mm)

区分 加工可能寸法
L(T) B A C E F G H R
プレートタイプ 5〜 50 100〜 650 200〜 1400 加工可否は都度判断

↑ページのトップへ戻る

その他の加工(穴加工・タップ加工)

  • キリ穴
  • サラモミ
  • ザグリ
  • タップ穴
区分 母材サイズ
キリ穴 φ 2.5〜φ 14.0
ザグリ φ 5〜
タップ穴 M3〜 M16

* 穴深さ:最大で穴径× 5 まで

↑ページのトップへ戻る
